Las especificaciones T568A y T568B fueron definidas por la Telecommunications Industry Association (TIA) y la Electronic Industries Alliance (EIA) dentro del estándar TIA/EIA-568, introducido por primera vez en 1991 para estandarizar los sistemas de cableado estructurado en edificios comerciales.
El estándar T568A se desarrolló originalmente para cumplir con los requerimientos del gobierno federal de EE. UU. (bajo la especificación USOC/US West), garantizando compatibilidad con sistemas telefónicos antiguos de una y dos líneas. Más adelante, el esquema T568B fue introducido por AT&T/258A para adaptarse a arquitecturas de red comerciales ampliamente desplegadas.
Aclaratoria Importante sobre Compatibilidad
Ambos esquemas son funcionalmente idénticos en términos de rendimiento de red (mismo ancho de banda, frecuencias y capacidades de transmisión). La única diferencia real entre T568A y T568B es la transposición de los pares de cables 2 (Naranja) y 3 (Verde).
Posicione el conector RJ-45 con la pestaña de bloqueo orientada hacia abajo y los contactos dorados apuntando hacia arriba. Los pines se cuentan del 1 al 8 de izquierda a derecha.

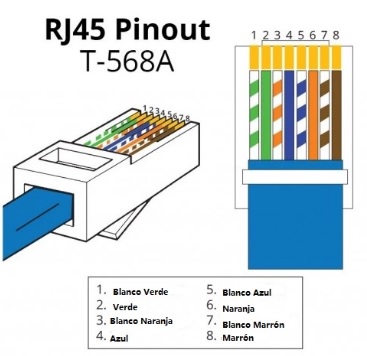

T568A

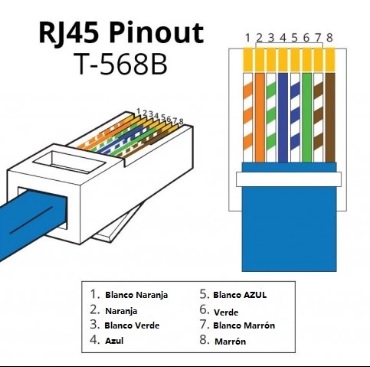

T568B
En conexiones Fast Ethernet (100BASE-TX), no todos los conductores transmiten datos simultáneamente:
Pines 1 y 2: Transmisión de datos (Tx+ / Tx-).
Pines 3 y 6: Recepción de datos (Rx+ / Rx-).
Pines 4, 5, 7 y 8: En redes Fast Ethernet quedan libres o se usan para telefonía/PoE. Sin embargo, en Gigabit Ethernet (1000BASE-T), los 4 pares se utilizan de forma bidireccional para lograr tasas de 1 Gbps.
La regla fundamental en el cableado estructurado es mantener la consistencia en toda la infraestructura.
Aclaratoria sobre Cables Directos vs. Cruzados
Cable Directo (Straight-Through): Tiene el mismo estándar en ambos extremos (T568A-T568A o T568B-T568B). Se utiliza para conectar dispositivos de diferente tipo (ej. PC a Switch).
Cable Cruzado (Crossover): Utiliza T568A en un extremo y T568B en el otro. Históricamente se usaba para conectar dispositivos similares (ej. PC a PC). Hoy en día, la tecnología Auto-MDIX en los equipos modernos conmuta los pines automáticamente, haciendo casi obsoleto el uso de cables cruzados.
El estándar T568A/B se aplica independientemente de la categoría del cable. La diferencia técnica radica en la frecuencia de operación y los giros por pulgada del par trenzado:
Cat 5e: Soporta velocidades de hasta 1 Gbps con una frecuencia de 100 MHz.
Cat 6: Soporta hasta 10 Gbps (hasta 55 metros) a una frecuencia de 250 MHz.
Cat 6a: Soporta hasta 10 Gbps (hasta 100 metros) trabajando a 500 MHz y con mayor aislamiento contra la diafonía (crosstalk).
Para garantizar una conexión estable y duradera, se debe seguir el procedimiento técnico estándar:
1. Deschaquetado: Retirar aproximadamente 2 cm de la cubierta exterior de PVC cuidando no cortar el aislamiento de los hilos internos.
2. Destrenzado y Alineación: Peinar y aplanar los hilos organizándolos de izquierda a derecha según la norma elegida (T568A o T568B).
3. Corte Parejo: Cortar el exceso de hilo en línea recta, dejando aproximadamente 1.2 cm a 1.5 cm desde el borde del recubrimiento exterior.
4. Inserción: Empujar firmemente los hilos dentro del conector RJ-45 asegurándose de que la chaqueta exterior del cable ingrese dentro de la cubierta posterior del conector.
5. Crimpado: Usar la ponchadora (crimping tool) para presionar las cuchillas doradas contra los hilos y asegurar el freno mecánico sobre la chaqueta exterior.
Errores Comunes durante la Práctica
Chaqueta fuera del conector: Dejar la cubierta exterior fuera del conector RJ-45 provoca que el cable se desprenda fácilmente con la tracción.
Pares no destrenzados correctamente: Perder el orden de pines 3 y 6 al cruzar el par Verde o Naranja.
Exceso de destrenzado: Deshacer las trenzas más allá de 1.3 cm incrementa el ruido electromagnético y reduce la velocidad real del enlace.
